NLL系列配電（變電）用螺栓型鋁合金耐張線夾
一、產品介紹
配電使用的NLL系列鋁合金耐張線夾，適用于10kV及以下架空線路及發電廠、變電站，將架空絕緣鋁導線或裸鋁導線，固定在轉角或終端耐張桿的絕緣子上，從而將架空導線固定或拉緊，用于絕緣導線時加用絕緣罩，起絕緣防護作用。
二、產品特點
a、選用非磁滯的高強度鋁合金材料并于熱處理工藝，具有強度高、線損少特點。
b、楔塊鎖緊結構，握力好，防松動，免維護。
c、開口式設計，部件連體，裝卸時不會掉件，安裝簡便。

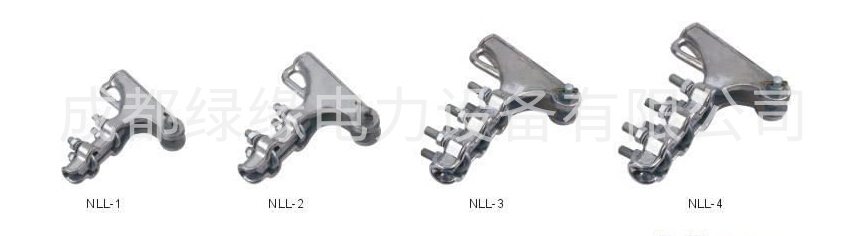

NLL系列配電（變電）用螺栓型鋁合金耐張線夾型號及技術參數：
| 型號 | 適用不剝皮安裝導線規劃(mm2)(10kV) | 適用不剝皮安裝導線規劃(mm2)(1kV) | 適用剝皮安裝導線規劃(mm2) | 夾線范圍 (mm) | U形螺絲 | 標稱破壞 載荷(kN) | 配套絕緣罩型號 | |
| 個數 | 直徑 | |||||||
| NLL-1(190) | / | / | 16~70 | Φ7.6~16.2 | 2 | M12 | 40 | NLLZ-230 |
| NLL-2(230) | / | / | 50~95 | Φ8.5~19.6 | 2 | M12 | 40 | |
| NLL-3(285) | / | / | 95~150 | Φ11.4~22.6 | 2 | M12 | 70 | NLLZ-285 |
| NLL-4(320) | / | / | 120~185 | Φ13~26.4 | 3 | M12 | 70 | NLLZ-320 |
| NLL-5(350) | / | / | 120~300 | Φ13~28.6 | 3 | M14 | 70 | NLLZ-350 |
