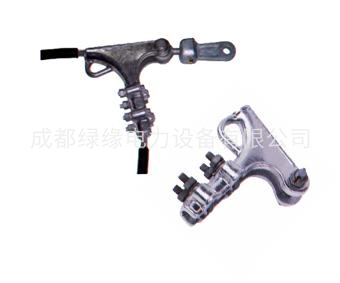

NLL系列螺栓型鋁合金耐張線夾適用于10kV及以下架空線路中,在耐張桿上固定鋁鉸線或鋼芯鋁鉸線,用于架空絕緣鋁導線時和絕緣罩配套使用,起絕緣防護作用。
二、產品特點
a、夾體用高強度鋁合金制造。
b、外表光潔,使用壽命長。
c、安裝使用方便。
d、無電能損耗,是節能認證產品。
NLL系列輸電用螺栓型鋁合金耐張線夾型號及參數:
型號 | 使用導線直徑范圍(含鋁綁帶)mm | 主要尺寸 | U型螺絲 | 標稱破壞載荷(kN) | 參考重量 | |||||
L1 | L2 | R | C | M | 個數 | 直徑 | ||||
NLL-1 | Φ5.0~15.5 | 140 | 130 | 8.0 | 19 | 16 | 2 | M12 | 40 | 0.85 |
NLL-2 | Φ8.2~17.0 | 212 | 180 | 9.0 | 22 | 16 | 3 | M12 | 70 | 1.5 |
NLL-3 | Φ11.4~20.0 | 295 | 150 | 10.0 | 24 | 16 | 4 | M14 | 70 | 2.74 |
NLL-4 | Φ13.6~25.0 | 324 | 255 | 12.5 | 30 | 18 | 4 | M16 | 100 | 3.96 |
NLL-5 | Φ16.0~32.0 | 400 | 320 | 16.0 | 36 | 22 | 5 | M16 | 120 | 5.65 |
NLL-6 | Φ28.5~46.5 | 480 | 380 | 23.5 | 50 | 24 | 6 | M16 | 120 | 9.0 |
注:1、表中型號字母及數字意義為:N表示耐張線夾,L表示螺栓型,L表示鋁合金,數字表示產品序號;
2、本體和壓塊為鋁合金,具有節能效應,閉口銷為不銹鋼制件,其余為熱鍍鋅鋼制件;
3、線夾握力不小于導線計算拉斷力的95%;
4、鐵銷孔內加耐磨襯套成為耐磨耐張線夾。
