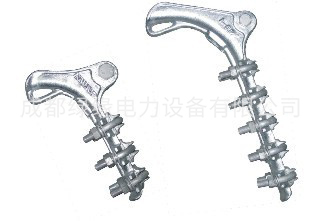

NLD系列螺栓型可鍛鑄鐵耐張線夾
一、產品介紹
NLD系列螺旋型可鍛鑄鐵耐張線夾主要用于固定鋁絞線,將鋁絞線與桿塔相連。
二、產品特點
a、夾體采用高強度鋁合金制造。
b、外表光潔,使用壽命長。
c、安裝使用簡便。
d、無磁滯損耗,是低碳、節能認證產品。
NLD系列螺栓型可鍛鑄鐵耐張線夾型號及技術參數:
型號 | 使用導線直徑范圍(含鋁綁帶)mm | 主要尺寸 | U型螺絲 | 標稱破壞載荷(kN) | 參考重量 | |||||
L1 | L2 | R | C | M | 個數 | 直徑 | ||||
NLD-1 | Φ5.0~10 | 150 | 120 | 6.5 | 18 | 16 | 2 | 12 | 20 | 1.3 |
NLD-2 | Φ10.1~14 | 205 | 130 | 8.0 | 18 | 16 | 3 | 12 | 40 | 2.1 |
NLD-3 | Φ14.1~18 | 310 | 160 | 11.0 | 22 | 18 | 4 | 16 | 70 | 4.6 |
NLD-4 | Φ18.1~23 | 410 | 220 | 12.5 | 25 | 18 | 4 | 16 | 90 | 7.0 |
注:線夾、本體和壓條為可鍛鑄鐵,閉口銷為不銹鋼制件。
