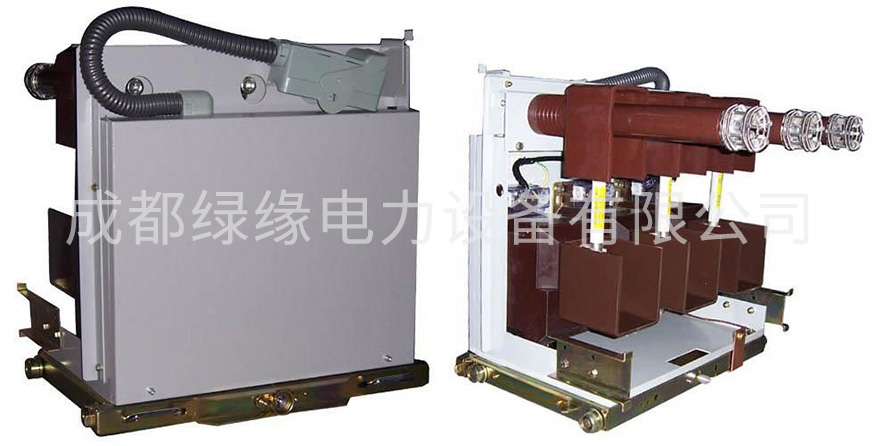

PTC-12 電壓互感器手車
一、產品概述
PTC-12 電壓互感器手車車架中裝有絲杠螺母推進機構，可輕松移動高壓手車，并防止誤操作而損壞推進結構；適用于KYN61-40.5鎧裝移開式金屬封閉開關設備中用于三相交流50Hz、40.5KV單母線分段電力系統，手車配置不同的一次元器件，可分別具有母線聯絡，電能測量、電力設備過載或短路時作為保護功能單元。產品滿足GB/T11022-1999《高壓開關設備通用技術備件》的相關規定。根據手車的選用配置方案，可具有可靠的位置和聯鎖功能。
二、電壓互感器手車使用環境
1、 周圍空氣溫度：不超過40℃；日平均溫度不超過35℃；最低周圍空氣溫度為－2℃。
2、 空氣相對濕度：日平均值不大于95%，月平均值不大于90%；水蒸氣壓日平均值不大于2.2kPa；月平均值不大于1.8kPa；
3、 海拔高度：不超過1000m；
4、 周圍沒有明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸汽或鹽霧的污染；
5、 來自開關設備和控制設備外部的振動或地動是可以忽略的；
6、 在二次系統中感應電磁干擾的幅值不超過1.6kV。
一、PTC-12 電壓互感器手車 技術參數
額定參數：
| 序號 | 名稱 | 單位 | 數據 | |
| 1 | 額定電壓 | KV | 40.5 | |
| 2 | 絕緣水平 | 1min工頻耐受電壓 | KV | 95 |
| 雷電沖擊耐受電壓 | 185 | |||
| 3 | 額定頻率 | KV | 50 | |
電磁閉鎖回路額定參數：
| 額定電流(V)AC/DC | 功率(VA/W) |
| 110 | 4.8 |
| 220 | 4.8 |
