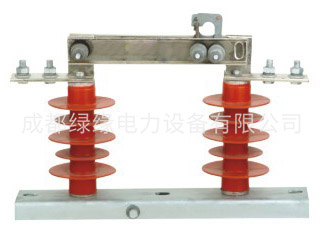

HGW9-12系列戶外高壓隔離開關
一、產品介紹
HGW9-12(W)型系列戶外交流高壓隔離開關（以下簡稱隔離開關）單極結構。適用于交流50Hz、額定電壓12KV的電力系統中，作為有電壓無負載時分合線路之用。其中防污穢隔離開關可滿足重污穢地區用戶的要求，可以有效的解決隔離開關在運行中出現的污閃問題。
二、使用環境條件
1、海拔高度：1000m及以下；
2、環境溫度：-35℃~+40℃，日溫差不大于15K；
3、風速：不超過35m/s；
4、地震烈度：不超過8度；
5、安裝場所應無頻繁的劇烈震動；
6、普通型安裝場所應無嚴重影響隔離開關絕緣和導線性能的氣體、蒸汽、化學性沉積、鹽霧、粉塵及其它爆炸性、侵蝕性物質；
7、防污型適用于Ⅲ級污穢地區，但不應有引起火災及爆炸等危險存在。
HGW9-12系列戶外高壓隔離開關技術參數：
|
型號 |
額定電壓kv |
額定電流A |
4s短時耐受電流A |
峰值耐受電流KA |
額定絕緣水平 |
||||||
|
雷電沖擊耐壓 |
工頻耐壓1min |
||||||||||
|
極對地正負kv |
端口間正負kv |
干試與濕試 |
|||||||||
|
極對地kv |
斷口間kv |
||||||||||
|
HGW9-12/400 |
12 |
400 |
12.5 |
31.5 |
75 |
85 |
42 |
48 |
|||
|
HGW9-12W/400 |
|||||||||||
|
HGW9-12/630 |
630 |
20 |
50 |
||||||||
|
HGW9-12W/630 |
|||||||||||
|
HGW9-12/1000 |
1000 |
25 |
63 |
||||||||
|
HGW9-12/1250 |
1250 |
||||||||||
|
項目 |
單位 |
參數 |
|||||||||
|
額定電壓 |
KV |
10/15 |
|||||||||
|
額定工作電壓 |
KV |
12/20 |
|||||||||
|
額定頻率 |
Hz |
50 |
|||||||||
|
額定電流 |
A |
200/400/630/1250 |
|||||||||
|
2秒熱穩定電流（有效值） |
KA |
6.3/12.5/20/31.5 |
|||||||||
|
動穩定電流（峰值） |
KA |
16/31.5/50/80 |
|||||||||
|
額定絕緣水平 |
1min工頻耐壓 |
KV |
對地40/40斷口47/47 |
||||||||
|
雷電沖擊耐壓（峰值） |
KV |
對地105/105斷口120/126 |
|||||||||
