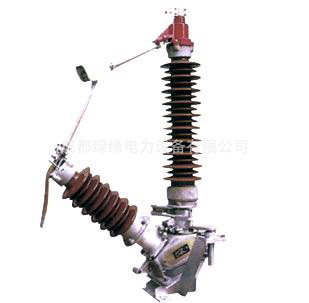

GW13中性點接地高壓隔離開關
一、產品概述
GW13中性點接地高壓隔離開關由支架、底座、支柱絕緣子、觸頭、接線板等部分組成。支柱絕緣子及導電部分安裝于底座上，兩支柱絕緣子交角為50°底座固定在傾斜25°的支架上。支架上裝有與操動機構相連接的軸?？膳銫S17-G手動操作機構，也可配用CJ6電動機構。
二、產品特點
1) 隔離開關采用雙柱中開、觸頭轉入式結構，具有自清潔觸頭的能力，提高了接觸可靠性;2) 隔離開關轉動部分按免維護的要求設計。轉動座設計成密封結構，水汽、塵埃、有害氣體無法進入，使軸承、二硫化鉬鋰基鋰基潤滑脂永遠工作在良好的環(huán)境中，軸承永不生銹、潤滑脂無法流失，永不干固，使隔離開關長期運行后的操作力矩不會增加。采用不銹鋼軸銷與無油自潤滑軸承相配合結構;鋼制件采用熱鍍鋅，確保隔離開關操作靈活、輕便、可靠、永不銹蝕。
三、使用及維護
本隔離開關在線路無負載時方可進行操作。開關應定期檢修（約1～2年），如遇嚴重故障，應在故障后立即進行檢修。
清除導電部分及支柱絕緣子表面污垢，接線端子與母線連接平面及觸頭接觸面清理干凈，涂上工業(yè)凡士林。
檢查所有緊固件，如錐銷、螺栓是否松動。
檢查操作機構是否正常。
GW13中性點接地高壓隔離開關性能參數：
|
產品型號 |
GW13-35 |
GW13-63 |
GW13-110 |
|
額定電壓KV |
40.5 |
72.5 |
126 |
|
額定電流A |
630 |
630 |
630 |
|
額定峰值耐受電流KA |
55 |
55 |
65/63 |
|
額定短時耐受電流KA |
16/4S |
16/4S |
16/4S 25/3S |
|
1min工頻耐壓KV |
80 |
140 |
185 |
|
雷電沖擊耐壓KV |
185 |
325 |
450 |
|
爬電距離mm |
625 875 1225 |
1100 1600 2205 |
1875 2750 3150 |
|
接線端靜拉力N |
500 |
500 |
750 |
|
單極重量Kg |
125 |
146 |
190 |
|
配用機構 |
CS17、CJ6 |
CS17、CJ6 |
CS17、CJ6 |
