GW5系列戶外交流高壓隔離開關
一、產品概述
GW5-40.5系列戶外隔離開關為交流50Hz的戶外高壓電路電器設備。額定電壓等級有40.5KV、72.5KV和126KV。供高壓線路在負載情況下進行開合以及被檢修高壓母線、斷路器等電氣設備與帶電的高壓線進行電氣隔離之用，也可用于開、合小的電容或電感電流。
本系列戶外隔離開關滿足GB1985《交流高壓隔離開關與接地開關》、IEC129《交流隔離開關與接地開關》以及GB/11022《高壓開關設備和控制標準的共用技術要求》等標準的相關規定。
二、產品介紹
GW5系列戶外隔離開關是電力系統最常用的設備之一，主要作用是在設備或線路檢修時隔離高壓，以保證安全。它不能斷開負荷電流和短路電流，應與斷路器配合使用，在停電時先分斷路器后分隔離開關，送電時先合隔離開關后合斷路器。

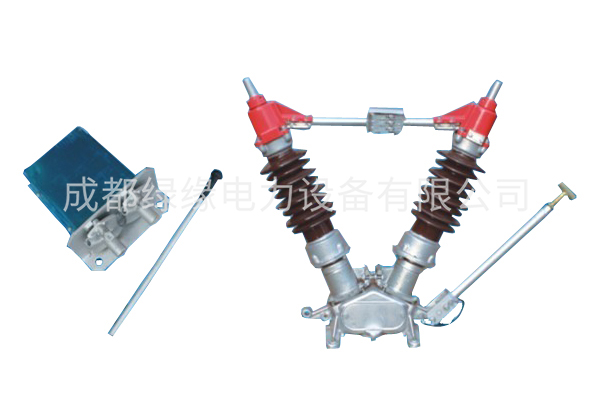

GW5系列戶外隔離開關屬雙柱V型水平開啟式，各單級都由基座、支柱絕緣子、出線座及觸頭等部分組成，由50°夾角的兩個支座，支柱絕緣子兩個支柱絕緣瓷瓶相互夾角地安裝在基座兩端地軸承上，且與基座垂直。主到點部分分別安裝在兩支柱絕緣瓶上方，隨支柱絕緣瓶作約90°轉動。
三、使用條件
1、海拔高度1000-3000m；
2、環境溫度不高于+40℃，不低于-30℃，高寒地區-40℃；
3、風壓度不超過8度；
4、地震烈度不超過8度；
5、安裝場所應無頻繁的劇烈震動；
6、交通型安裝場所應無嚴重影響隔離隔離開關絕緣和導電能力的氣體、蒸汽、化學性沉積、鹽霧、灰塵及其它爆炸性，侵蝕性物質；
7、防污型適用于嚴重污穢地區，但不應有引起火災及爆炸等物質。
GW5系列戶外交流高壓隔離開關技術參數：
|
額定電壓（KV） |
A |
A1 |
H |
E |
C |
D |
|
40.5 |
1200 |
1075 |
1070 |
1400 |
240 |
300 |
|
72.5 |
1600 |
1285 |
1295 |
2200 |
240 |
300 |
|
126 |
2000 |
1660 |
1695 |
3000 |
240 |
300 |
|
項目 |
單位 |
參數 |
|||||||||||
|
額定電壓 |
KV |
40.5 |
72.5 |
126 |
|||||||||
|
額定絕緣水平 |
1min工頻耐受電壓 |
對地 |
KV |
95 |
140 |
230 |
|||||||
|
斷口 |
KV |
115 |
160 |
245 |
|||||||||
|
額定雷電沖擊耐受電壓（峰值） |
對地 |
KV |
185 |
325 |
550 |
||||||||
|
斷口 |
KV |
215 |
375 |
630 |
|||||||||
|
額定頻率 |
Hz |
50 |
|||||||||||
|
額定電流 |
A |
630 |
1250 |
1600 |
2000 |
||||||||
|
額定短時耐受電流 |
KA |
20 |
1250 |
40 |
40 |
||||||||
|
額定峰值耐受電流 |
KA |
50 |
31.5 |
100 |
100 |
||||||||
|
額定短路持續時間主刀/地刀 |
S |
4/2 |
|||||||||||
|
額定端子機械負荷 |
水平縱向負荷 |
N |
750 |
1000 |
|||||||||
|
水平橫向負荷 |
N |
500 |
750 |
||||||||||
|
垂直力 |
N |
750 |
1000 |
||||||||||
|
爬電距離 |
mm |
10131256 |
1813、2248 |
3150、3906 |
|||||||||
|
機械壽命 |
次 |
2000 |
|||||||||||
