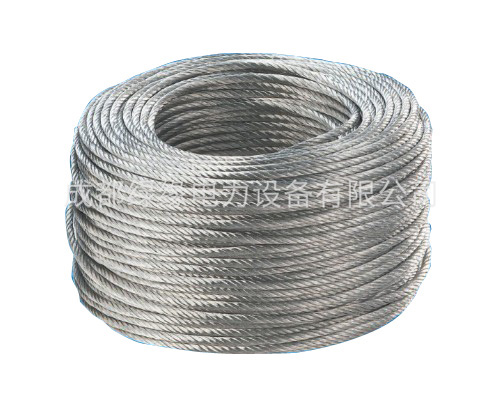

鍍錫扁銅線（接地線）
結構與應用
鍍錫扁銅線（接地線）是在輸配電、電氣裝置（如變壓器、電爐）及電子電器設備、可控硅元件的軟連接線，也可用作電工業接地線用。
銅絞線采用優質銅線鍍錫軟銅線制成。加工過程中經過韌煉處理，是成品柔軟、外表整齊、美觀。
銅軟絞線的直流電阻率（20℃）不大于0.0182Ω.mm²/m，鍍錫銅絞線的直流電阻率（20℃）不大于0.0234Ω.mm²/m。
本產品技術標準符合GB12970.2-91
鍍錫扁銅線（接地線）產品參數：
| 截面積 | 結構 | 計算外徑 | 計算重量 | |
| 標稱截面積mm² | 計算截面積（mm²） | 套數×股數×根數/單線直徑 | ||
| 2.5 | 2.60 | 3×48/0.15 | 2.2 | 25 |
| 4 | 3.96 | 4×57/0.15 | 3.2 | 38 |
| 5 | 5.03 | 5×57/0.15 | 3.4 | 51 |
| 6 | 6.31 | 6×57/0.15 | 3.7 | 61 |
| 7 | 7.04 | 7×57/0.15 | 3.9 | 71 |
| 8 | 7.67 | 7×65/0.15 | 4.1 | 74 |
| 10 | 10.01 | 7×81/0.15 | 4.5 | 95 |
| 12 | 12.09 | 7×97/0.15 | 5.0 | 115 |
| 16 | 15.95 | 7×3×43/0.15 | 6.5 | 152 |
| 20 | 20.40 | 7×3×55/0.15 | 7.8 | 195 |
| 25 | 24.85 | 7×3×67/0.15 | 8.5 | 237 |
| 35 | 34.87 | 7×3×94×0.15 | 9.8 | 332 |
| 50 | 50.34 | 10×3×94×0.15 | 12.0 | 479 |
| 70 | 70.47 | 14×3×94/0.15 | 15.0 | 670 |
| 95 | 94.64 | 19×3×94/0.15 | 16.5 | 900 |
| 100 | 100.2 | 20×3×94/0.15 | 18.0 | 952 |
| 105 | 105.76 | 21×3×94/0.15 | 18.5 | 1005 |
| 110 | 111.33 | 22×3×94/0.15 | 19 | 1058 |
| 115 | 116.9 | 23×3×94/0.15 | 19.5 | 1111 |
| 120 | 117.46 | 24×3×94/0.15 | 20.0 | 1117 |
| 160 | 159.49 | 19×19×25/0.15 | 22 | 1517 |
| 185 | 185.00 | 19×19×29/0.15 | 23 | 1760 |
| 200 | 196.15 | 37×12×25/0.15 | 26 | 1866 |
| 250 | 251.58 | 37×12×32/0.15 | 29 | 2388 |
| 315 | 310.58 | 37×19×25/0.15 | 31 | 2954 |
| 400 | 397.54 | 37×19×40/0.15 | 34 | 3782 |
| 500 | 496.92 | 37×19×40/0.15 | 38 | 4727 |
