NH-VV22-2×1.5-185參數表聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝B類耐火電力電纜
產品簡介

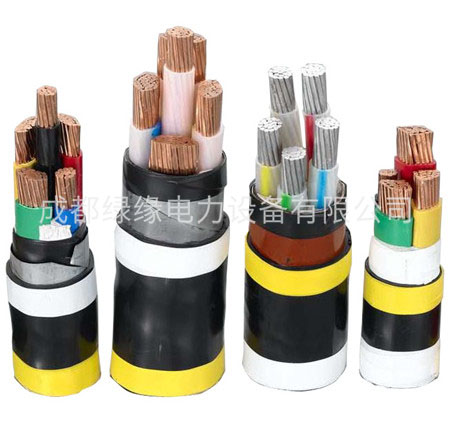

NH-VV22-2×1.5-185聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝B類耐火電力電纜
敷設在室內、隧道、電纜溝或埋地等能承受機械外力的場合，但不能承受大的拉力
工頻額定電壓U0/U:0.6/1kV。
電纜導體的最高允許長期工作溫度：
阻燃聚氯乙烯：70℃/105℃.
交聯聚乙烯：90℃
電纜敷設時環境溫度應不低于0℃
電纜的彎曲半徑：
電力電纜：單芯電纜≥40D，多芯電纜≥30D 控制電纜：≥12D
B系列塑料電線：≥4D（電纜直徑小于25mm時），≥6D（電纜直徑大于25mm時）
耐火電纜外徑比：截面25mm2以下比普通同類型號產品規格大15%，截面25mm2以上比普通同類產品的規格大25%。
產品的電氣性能、物理機械性能、載流量與普通產品相同
耐火試驗標準采用IEC331或GB12666.6
NH-VV22-2×1.5-185參數表：
| 序號 | 芯數截面mm2 | 絕緣厚度mm | 鋼帶規格mm | 護套厚度mm | 電纜近似外徑mm |
| 13 | 2×1.5 | 0.8 | 2×0.2×15 | 1.8 | 13.6 |
| 14 | 2×2.5 | 0.8 | 2×0.2×15 | 1.8 | 14.4 |
| 15 | 2×4 | 1.0 | 2×0.2×20 | 1.8 | 16.1 |
| 16 | 2×6 | 1.0 | 2×0.2×25 | 1.8 | 17.1 |
| 17 | 2×10 | 1.0 | 2×0.2×25 | 1.8 | 19.7 |
| 18 | 2×16 | 1.0 | 2×0.2×25 | 1.8 | 21.8 |
| 19 | 2×25 | 1.2 | 2×0.2×25 | 1.8 | 20.8 |
| 20 | 2×35 | 1.2 | 2×0.2×25 | 1.8 | 22.4 |
| 21 | 2×50 | 1.4 | 2×0.2×25 | 1.8 | 25.2 |
| 22 | 2×70 | 1.4 | 2×0.5×30 | 1.9 | 29.0 |
| 23 | 2×95 | 1.6 | 2×0.5×30 | 2.0 | 32.6 |
| 24 | 2×120 | 1.6 | 2×0.5×30 | 2.3 | 34.6 |
| 25 | 2×150 | 1.8 | 2×0.5×30 | 2.3 | 38.4 |
| 26 | 2×185 | 2.0 | 2×0.5×30 | 2.5 | 42.2 |
