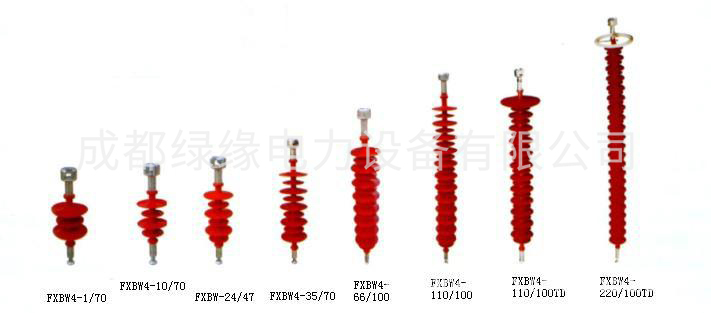

FXBW4-220/100 FXBW4-330/180復合懸式絕緣子
一、產品介紹
FXBW4-220/100 FXBW4-330/180復合懸式絕緣子由鐵帽、瓷瓶套管件（懸式或硅橡膠）和鋼腳（導電桿）組成，并用水泥膠合劑膠合為一體。本產品全部采用國際*********的圓柱頭型結構，其特點是頭部尺寸小。重量輕，強度高和爬電距離大?？晒?jié)約金屬材料和降低線路造價。為滿足帶電作業的需要，在帽沿上采用國內傳統的結構形狀。
二、產品特點
1、強度高，重量輕。
2、濕閃污閃電壓高。
3、運行維護方便。
4、不易破碎，防止以外事故。
三、安全注意事項
1、復合懸式絕緣子運輸及安裝中應輕拿輕放，不應投擲，并避免與各類雜件(導線、鐵板、工具等)及尖硬物碰撞、摩擦。
2、復合絕緣子起吊時，繩結要打在端部附件上，嚴禁打在傘裙或護套上， 繩子必須碰及傘裙與護套部分時，應在接觸部分用軟布包裹。
3、不得將復合絕緣子當作放（收）線的輔助工具，以免使其受到?jīng)_擊力或彎矩而損傷絕緣子。
4、嚴禁腳踩絕緣子傘裙。
5、安裝均壓環時，應注意調整，使環與絕緣子軸線垂直，安裝位置見右圖，對于開口型均壓環，注意兩端開口方向一致，以利于放電，保護傘裙。
FXBW4-220/100 FXBW4-330/180復合懸式絕緣子參數及型號：
| 規格型號 | 額定電壓kV | 客定機械拉伸負荷KN | 連接標記 | 結構高度H（mm） | 最小電弧距離h（mm） | 最小公稱爬電距離h（mm） | 雷電全波沖擊耐受電壓（峰值kV不小于 | 操作沖擊耐受電壓（峰值）kV不小于 | 工頻濕耐受電壓1minkv(有效值)kV不小于 |
| FXBW4-220/100 | 220 | 100 | 16W | 2240±30 | 2000 | 6600 | 1000 | - | 395 |
| FXBW5-220/100 | 220 | 100 | 16W | 2470±30 | 2150 | 6900 | 1000 | - | 395 |
| FXBW4-220/120 | 220 | 120 | 16W | 2240±30 | 2000 | 6600 | 1000 | - | 395 |
| FXBW4-220/160 | 220 | 160 | 20R | 2240±30 | 1900 | 6300 | 1000 | - | 395 |
| FXBW5-220/160 | 220 | 160 | 20R | 2470±30 | 2150 | 6900 | 1000 | - | 395 |
| FXBW4-220/180 | 220 | 180 | 20R | 2240±30 | 1900 | 6300 | 1000 | - | 395 |
| FXBW5-220/180 | 220 | 180 | 20R | 2470±30 | 2150 | 6900 | 1000 | - | 395 |
| FXBW4-220/210 | 220 | 210 | 20R | 2240±30 | 1900 | 6300 | 1000 | - | 395 |
| FXBW5-220/210 | 220 | 210 | 20R | 2270±30 | 2150 | 6900 | 1000 | - | 395 |
| FXBW3-330/100 | 330 | 100 | 16W | 2930±40 | 2600 | 9075 | 1425 | 950 | 570 |
| FXBW4-330/100 | 330 | 100 | 16W | 2990±40 | 2600 | 9500 | 1425 | 950 | 570 |
| FXBW3-330/120 | 330 | 120 | 16W | 2930±40 | 2600 | 9075 | 1425 | 950 | 570 |
| FXBW4-330/120 | 330 | 120 | 16W | 2990±40 | 2600 | 9500 | 1425 | 950 | 570 |
| FXBW3-330/160 | 330 | 160 | 20R | 2930±40 | 2600 | 9075 | 1425 | 950 | 570 |
| FXBW4-330/160 | 330 | 160 | 20R | 2990±40 | 2600 | 9500 | 1425 | 950 | 570 |
| FXBW3-330/180 | 330 | 180 | 20R | 2930±40 | 2600 | 9075 | 1425 | 950 | 570 |
| FXBW4-330/180 | 330 | 180 | 20R | 2990±40 | 2600 | 9500 | 1425 | 950 | 570 |
