一、產品概述

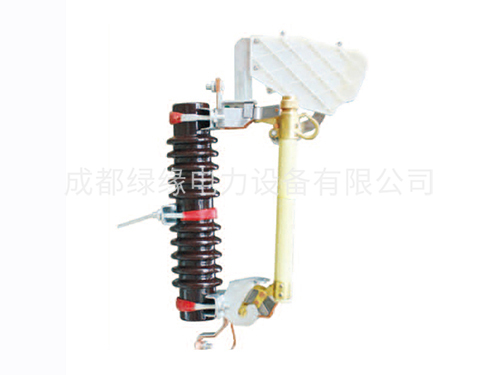

RW11-12F/100A RW11-12F/200A戶外交流高壓陶瓷跌落式熔斷器戶外交流高壓陶瓷跌落式熔斷器及拉負荷跌落式熔斷器是輸配電系統中戶外高壓保護電器,裝置在配電變壓器高壓側或配電線支干線路上,用作變壓器和線路的短路、過載保護及分、合負荷電流。高壓陶瓷跌落式熔斷器由陶瓷絕緣支架和熔絲管二部分組成,靜觸頭安裝在絕緣支架兩端,動觸頭安裝在熔絲管兩端,熔絲管由內層的消弧管和外層的酚醛紙管或環氧玻璃布管組成。拉負荷跌落式熔斷器增強彈性輔助觸頭及滅弧罩,用以分、合負荷電流。
四川蜀越電氣生產銷售的RW系列12kv高壓陶瓷絕緣子跌落式熔斷器在正常運行時,熔絲管借助熔絲張緊后形成閉合位置。當系統發生故障時,故障電流時熔絲迅速熔斷,并形成電弧,消弧管受電弧灼熱,分解出大量的氣體,使館內形成很高壓力,并沿管道形成縱吹,電弧被迅速拉長而熄滅。熔絲熔斷后,下部動觸頭失去張力二下翻,鎖緊機械,釋放熔絲管,熔絲管跌落,形成明顯的開斷位置。當需要拉負荷時,用絕緣桿拉開動觸頭,此時主動、靜動觸頭仍然接觸,繼續用絕緣桿拉動觸頭,輔助觸頭也分離,在輔助觸頭之間產生電弧,電弧在滅罩狹縫中被拉長,同時滅弧罩產生氣體,在電流過零時,將電弧熄滅。
產品描述 | RW11型戶外交流高壓陶瓷跌落式熔斷器適用于12kV的電力系統中,作為輸電線路和電力變壓器的短路和過載保護之用,在戶外電力設備中使用。 |
標準 | GB 15166.3 |
產品特點 | 跌落式熔斷器中裝上高壓熔絲后,用于保護電路和切斷故障電流 |
采用高壓陶瓷材料絕緣子絕緣,絕緣性能好 | |
熔絲熔斷后,熔管自動跌落,形成明顯隔離距離,十分安全 |
電流規格(A) | 100,200 |
電壓(kV) | 12KV |
二、使用范圍
RW11型戶外交流高壓陶瓷跌落式熔斷器產品適用于35kv及以下電壓、頻率50Hz電力系統中,作輸電線路、電力變壓器過載和短路保護、分合額定負荷電流用,機械壽命≥2000次。
三、使用條件
1.高壓陶瓷跌落式熔斷器適用于環境溫度上限40℃,下限-30℃之內。
2.海拔不超過1000m,風速不大于35m/s
注:熔斷器不適用于下述場所:
●有燃料或爆炸危險的場所。
●有劇烈震動或沖擊的場所。
●有異電化學氣體作用及嚴重空氣污穢,煙霧地區。
四、結構介紹
四川蜀越電氣生產銷售的RW11-12kv戶外交流高壓陶瓷跌落式熔斷器是由基座和消弧裝置兩大部分組成,滅弧管下端裝有可能轉動的彈簧支架,始終使熔絲處于緊張狀態,以保證滅弧管在合閘位置的自鎖,線路與變壓器過載或短路中,熔絲熔斷,熔絲迅速?gòu)臏缁」苤谐槌?,滅弧管設計為逐級排氣式解決在同一熔斷器上開斷大小電流的矛盾。
技術參數
型號 | 額定電壓kv | 額定電流A | 開斷電流A | 沖擊耐壓BIL | 工頻耐壓kv/1min | 爬距MM | 重量 |
RW11-12/100 | 12 | 100 | 6300 | 110 | 42 | 230 | 6.0 |
RW11-12/200 | 12 | 200 | 8000 | 110 | 42 | 230 | 6.0 |
RW11-12F/100A | 12 | 100 | 6300 | 110 | 42 | 350 | 4.0 |
RW11-12F/200A | 12 | 200 | 8000 | 110 | 42 | 350 | 4.0 |
