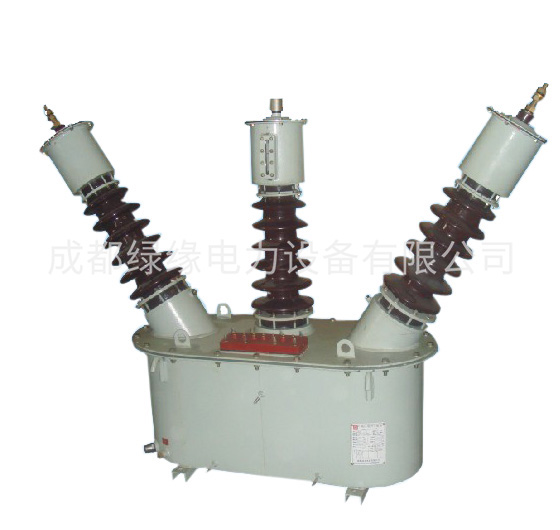

JLSJW(H)-35高壓油浸式計量箱
一、概述
JLSJW(H)-35產品又稱為油浸式組合互感器，具有兩種計量方式：由兩個電流線圈串接、兩個電壓線圈V型連接組成的兩元件計量；三個電流線圈串接，三個電壓線圈Y型連接成的三元件計量。配相應精度的有功、無功電能計量表，對35kV電力系統高端計量，供測量電壓、電能及繼電保護之用。
二、使用環境條件
1．普通型海拔不超過1000m；
2．環境溫度：-25℃～40℃；
3．空氣相對濕度低于85%（20℃時）；
4．大氣中無嚴重影響互感器絕緣的污穢、腐蝕性和爆炸性介質。
一、型號表
| JLSJW(H)-35 5/5 |
| JLSJW(H)-35 10/5 |
| JLSJW(H)-35 15/5 |
| JLSJW(H)-35 20/5 |
| JLSJW(H)-35 30/5 |
| JLSJW(H)-35 40/5 |
| JLSJW(H)-35 50/5 |
| JLSJW(H)-35 75/5 |
| JLSJW(H)-35 100/5 |
| JLSJW(H)-35 150/5 |
| JLSJW(H)-35 200/5 |
| JLSJW(H)-35 250/5 |
| JLSJW(H)-35 300/5 |
| JLSJW(H)-35 400/5 |
| JLSJW(H)-35 500/5 |
| JLSJW(H)-35 600/5 |
二、主要技術參數
1．電壓互感器主要技術參數見表1
| JLSJW-35 | 額定電壓比 （kV） | 準確級及額定輸出 （VA） | 頻率 (Hz) | 極限 輸出 (kV) | 額定絕 緣水平 (kV) | |||
| 0.2 | 0.5 | 1.0 | 3.0 | |||||
| 兩元件 | 35/0.1 | 20 | 80 | 150 | 300 | 50 | 800 | 40.5/95/185 |
| 三元件 | 35/0.1 | |||||||
2．電流互感器主要技術參數見表2
| 額定一次電流 (A) | 額定 容量 (VA) | 熱穩定 電流倍數 （倍） | 額定動穩定 電流倍數 （倍） | |
| 單變比 | 雙變比 | |||
| 5/5、10/5、15/5、20/5、25/5、30/5、40/5、50/5、75/5、100/5、200/5、250/5、300/5、400/5、500/5、600/5、800/5 | 5~10/5、10~15/5、15~20/5、20~30/5、30~50/5、50~75/5、75~100/5、100~150/5、150~200/5、200~300/5、300~400/5、400~500/5 | 10 | 65 | 162 |
