JLSZ(ZW32)F-10預付費式高壓計量箱
一、JLSZ(ZW32)F-10預付費式高壓計量箱性能概述

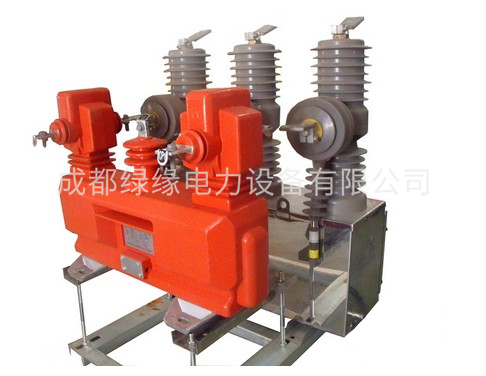

JLSZ(ZW8/G)F4-10SB/L/F預付費式高壓計量箱是由ZW8-12型戶外交流高壓真空斷路器和內置電壓互感器和電流互感器組合而成，配有控制計量箱。
JLSZ(ZW8/G)F4-10SB/L/F預付費式高壓計量箱適用于額定頻率50Hz,額定電壓6～10kV電力系統的分支及專用變壓器中作預付費式的計量及分、合負荷電流，過載電流及短路電流之用。由于真空斷路器的特殊性，尤其適用于頻繁操作和無油改造的場所。
本型號預付費式組合互感器，采用彈簧機構的真空斷路器和環氧樹脂真空澆注的電壓和電流互感器組合成一體，并配有戶外隔離刀閘，使線路在停電狀態下有明顯斷開點。此種斷路器具有電動、手動儲能功能，使線路在停電的情況下也能夠分合閘操作。
二、JLSZ(ZW32)F-10預付費式高壓計量箱產品執行的標準
1 GB1207-2006電壓互感器;
2 GB1208-2006電流互感器;
3 GB311.1-1997高壓輸變電設備的絕緣配合;
4 GB17201-2007組合互感器;
5 GB1984-2003 交流高壓斷路器;
6 GB/T11022-89 高壓開關設備和控制設備標準的共同技術要求;
7 DL/T403 12-40.5kV交流高壓真空斷路器訂貨技術條件;
8 IEC56 交流高壓斷路器
三、JLSZ(ZW32)F-10預付費式高壓計量箱使用條件
1 該產品適用于頻率為50Hz的10kV或6kV三相交流電力系統中;
2 環境溫度：-35℃～40℃
3 海拔高度：2000m及以下;
4 相對濕度：日平均相對濕度≤90%，月平均相對濕度≤90%，日平均飽和蒸氣壓≤2.2 Mpa，月平均飽和蒸氣壓：≤1.8 Mpa;
5 地震強度不超過8級;
6 防污穢等級Ⅲ級;
7 無火災、爆炸、化學腐蝕及經常性劇烈震動的場所。
四、JLSZ(ZW32)F-10預付費式高壓計量箱各主要部件結構特征
1 斷路器由操作機構、導電回路、絕緣系統、密封件及殼件(隔離開關由用戶選擇加裝)組成。整體結構為三相共箱式。導電回路由進出線導電桿、導電支架、真空滅弧室等組成。外絕緣主要是通過復合硅橡膠來實現，具有很好的抗污能力。內絕緣由空氣和絕緣箱構成復合絕緣，無變壓器油、無氟化硫氣體。
工作原理：斷路器是同彈簧操動機構操縱的，機構或分閘彈簧帶動斷路器的三相主軸轉動，同時拉動絕緣操作桿和?壁，使真空滅弧室的動靜觸頭打開或閉合，從而使斷路器處于分閘或合閘狀態。
2 帶ZW8負荷開關型干式預付費高壓計量箱結構特點
2.1 外殼采用不銹鋼材料或普通鋼板噴涂耐紫外線的戶外樹脂，產品的防腐蝕性能優良。
2.2 可配置保護電流互感器，當線路上發生過流故障時，斷路器自動跳閘。
2.3 斷路器可配置手動操動機構或電動操動機構，手動機構只具有手動手動分、合閘和過流保護功能。電動機構需要獨立電源供電，除具有電動儲能、電動分、合閘和過流保護外，同時還具有手動儲能，手動分、合閘功能。
2.4 在斷路器側面可以加裝隔離開關，形成戶外高壓真空斷路器隔離開關組合電器，增加了可見的隔離斷口，并具有可靠地防誤操作機構連鎖功能。
隔離開關采用手動操作方式，具有以下防誤操作功能：
1)斷路器處于合閘位置時，隔離開關不能分閘;
2)斷路器處于分閘位置時，隔離開關方能分合閘。
2.5 可加裝防涌流功能的復合控制器，當線路上出現涌流時，延時一段時間，躲避涌流，防止斷路器誤動，當線路上發生故障時，斷路器可以速斷。
3 電壓、電流互感器采用環氧樹脂真空整體澆注而成，適用于額定頻率50Hz，額定電壓6、10kV的戶外交流電力系統，與真空斷路器組裝而成，實現預付費功能。其主要技術參數：額定頻率50Hz;額定一次電流：5～600A;額定二次電流：5A或1A;額定二次電壓：100V;斷路器開關電源電壓：220V。
