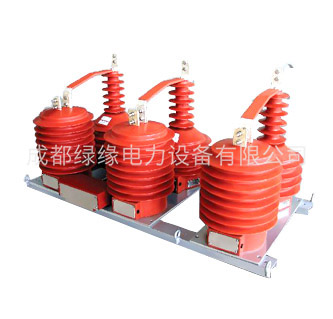

JLSZW-35戶外組合互感器
一、JLSZW-35組合互感器概述
本型號組合互感器適用于額定頻率50HZ、額定電壓10KV及以下戶外電力系統中作電能計量;也可按用戶要求提供二次各種電壓及不等容量的開關電源。以便實現高壓預付費計量功能，產品密封性能優越，互感器三防性能好，等級高，可為用戶提供0.2S級各種變比及雙變比的產品。高壓瓷套采用防污等級為III級的設計，爬電比距大、耐污染與潮濕，一次及二次防護嚴密，防竊電能力強。
互感器結構合理，體積小、重量輕，適宜任何位置，任何方向安裝。并且三相三元件產品每相具有單獨的電壓。電流互感器,有效的防止了因三相負荷不平衡而造成的少計量的現象。
一、JLSZW-35組合互感器的技術參數：
1、產品性能符合GB17201-1997；
2、額定電壓：6KV，10KV，35KV；
3、準確等級：0.5,0.2,0.5S,0.2S；
4、額定變比：電壓比6000/100 10000/100 35000/100
電流比5-300/5（大電流變比可以訂做）
額定絕緣水平6KV:7.2/32/60KV 10KV:12/42/75KV;
額定電壓比（V） | 準確級及準確級組合額定二次輸出（VA） | 極限輸出（VA） | 額定絕緣水平（KV） | 表面爬電距離 | 重量 |
3500/√3/100√3 | 0.2—3×30 0.5—3×90 1—3×180 3—3×500 | 3×600 | 40.5/95/200 | 1300 | 500 |
3500/√3/100/√3/100/√3 | 0.2/0.2—3×15/3×15 0.2/0.5—3×15/3×20 0.5/0.5—3×45/3×45 | 3×300/3×300 |
| 額定電流比（Iin/5） | 一秒熱電流(KA有效值) | 動穩定電流（KA峰值） | 準確級及額定二次輸出（VA） | |
| 復變比 | 單變比 | |||
| 10-15-20/5 | 10/5 | 2 | 5 | 0.2S-10 0.5S-10 0.2-15 0.5-30 |
| 15-20-30/5 | 15/5 | 2.7 | 6.75 | |
| 20-30-40/5 | 20/5，25/5 | 4 | 10 | |
| 30-40-50/5 | 30/5 | 6.3 | 15.7 | |
| 40-50-75/5 | 40/5 | 8.1 | 20.2 | |
| 50-75-100/5 | 50/5 | 10.8 | 27 | |
| 75-100-150/5 | 75/5 | 16.2 | 40.5 | |
| 100-150-200/5 | 100/5 | 21.6 | 51.5 | |
| 150-200-300/5 | 150/5 | 37.8 | 94.5 | |
| 200-300-400/5 | 200/5，250/5 | |||
| 300-400-500/5 | 300/5 | 54 | 110 | |
| 400-500-600/5 | 400/5 | |||
| 500-600-800/5 | 500/5 | 68.4 | 136 | |
| 600-800-1000/5 | 600/5 | |||
| 800-1000-1200/5 | 750/5 | 95.5 | 190 | |
| 800/5 | ||||
| 1000/5 | ||||
| —— | 1200/5 | 140 | 200 | |
二、型號表：
| JLSZW-35 5/5 |
| JLSZW-35 10/5 |
| JLSZW-35 15/5 |
| JLSZW-35 20/5 |
| JLSZW-35 30/5 |
| JLSZW-35 40/5 |
| JLSZW-35 50/5 |
| JLSZW-35 75/5 |
| JLSZW-35 100/5 |
| JLSZW-35 150/5 |
| JLSZW-35 200/5 |
| JLSZW-35 250/5 |
| JLSZW-35 300/5 |
| JLSZW-35 400/5 |
| JLSZW-35 500/5 |
| JLSZW-35 600/5 |
