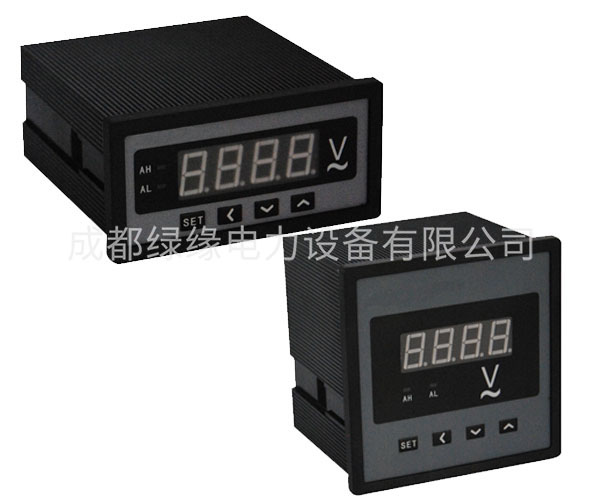

單相交流電壓表SYAOB184U
一、概述
1）電壓表是測量電壓的一種儀器。常用電壓表——伏特表符號：V；
2）大部分電壓表都分為兩個量程。（0-3V）（0-15V）；
3）正確使用：調零（把指針調到零刻度）并聯（只能與被測部分并聯）正進負出（使電流從正極接入流進，從負極接入流出）量程（被測電壓不能超過電壓表的量程，用"試觸"法選擇適當量程。
4）直流電壓表的符號要在V下加一個_，交流電壓表的符號要再V下加一個波浪線"~"。
電壓表有三個接線柱，一個負接線柱，兩個正接線柱電壓表的正極與電路的正極連接，負極與電路的負極連接。
二、結構
電壓表是個大的電阻器，理想的認為是斷路。在并聯電路中并聯了電壓表(跟別的用電器并聯)和用電器，如果在干路中沒有其他的用電器，可以認為測量電源電壓(因?yàn)椴⒙?lián)電路上的用電器全部享用了電源的電壓)；如果干路中還連接其他的用電器，那這個用電器就分享了部分電源電壓，那電壓表測的只能是部分電壓(連接在哪個用電器就是哪個用電器的電壓)。
三、技術參數
頻響范圍10Hz—10MHz基本精度±2%
輸入電阻，電容，過載電壓
1mV—300mV:≥8MΩ≤40pF≤100V300mV—300V≥8MΩ≤20pF≤600V
直流輸出電壓-1V(逢10量程)
一般技術指標:
工作溫度,濕度0℃—40℃≤90%RH
電源要求198V—242VAC475Hz—52.5Hz
功耗≤6VA
尺寸(W×H×D)240mm×140mm×280mm
重量約2.5kg
