三相電流表SYAOB184Z
一、產品概述
三相電流表主要應用于控制系統、能源管理系統、變電站自動化、配電網自動化、樓宇自動化、工業自動化、小區電力監控、智能建筑、開關柜等。
二、產品特點
■真有效值測量、整四位顯示
■三排LED同時顯示A、B、C三相電壓或電流
■可選帶上下限報警控制功能
■可編程通過面板按鍵任意調節顯示值1~9999
■可選帶通訊功能、通訊地址、波特率
■軟件調校、精度高、長期工作免調校
三、適用環境
工作溫度：LCD顯示：-10℃~+45℃;LED顯示：-10℃~+55℃
儲存溫度：-20℃~+70℃等
相對濕度：≤93%RH，不結露，無腐蝕性氣體場所
海拔高度：≤2500m
一、技術指標
|
輸 入 |
輸入 |
電壓：500V（特殊可訂做） |
|
顯 示 |
LED |
整四位，顯示數據更新時間：1S |
|
電流：5A、1A（特殊可訂做） |
|
顯示 |
0~9999 |
|||
|
過載 |
持續1.2倍 |
|
精度等級 |
0.5% |
||
|
瞬時：電壓2倍/秒、電流10倍/秒 |
|
隔離耐壓 |
2KV/50Hz/1min |
|||
|
擴展 |
配互感器或分流器擴展量程 |
|
絕緣電阻 |
≥100MΩ |
||
|
頻率 |
50Hz±10% |
|
平均正常工作時間 |
≥9000h |
||
|
電 源 |
電壓 |
AC 220V±10%（特殊可訂做） |
|
工作條件 |
環境溫度：-25℃~55℃ |
|
|
功耗 |
≤3W |
|
濕度≤93% 無腐蝕氣體場所 |
|||
二、尺寸大小
|
外形代號 |
外形尺寸 |
開孔尺寸 |
|||
|
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
|
|
42方形 |
120 |
120 |
80 |
111 |
111 |
|
6方形 |
80 |
80 |
76 |
76 |
76 |
|
96方形 |
96 |
96 |
78 |
81 |
81 |
|
72方形 |
72 |
72 |
74 |
67 |
67 |
|
微方形 |
48 |
48 |
112 |
45 |
45 |
三、三相電流表型號
|

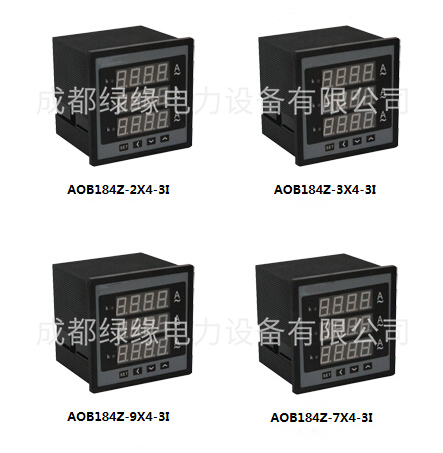

三相電流表SYAOB184Z-2X4-3I |
|
三相電流表SYAOB184Z-3X4-3I |
|
三相電流表SYAOB184Z-7X4-3I |
|
三相電流表SYAOB184Z-9X4-3I |
|
三相電流表SYAOB194Z-2K4-3I |
|
三相電流表SYAOB194Z-7K4-3I |
|
三相電流表SYAOB194Z-9K4-3I |
|
三相電流表SYAOB194Z-2B4-3I |
|
三相電流表SYAOB194Z-7B4-3I |
|
三相電流表SYAOB194Z-9B4-3I |
|
三相電流表SYAOB194Z-2T4-3I |
|
三相電流表SYAOB194Z-7T4-3I |
|
三相電流表SYAOB194Z-9T4-3I |
|
三相電流表SYAOB194Z-2X4-3I |
|
三相電流表SYAOB194Z-3X4-3I |
|
三相電流表SYAOB194Z-7X4-3I |
|
三相電流表SYAOB194Z-8X4-3I |
|
三相電流表SYAOB194Z-9X4-3I |
|
三相電壓表SYAOB184Z-2X4-3I |
|
三相電壓表SYAOB184Z-3X4-3I |
|
三相電壓表SYAOB184Z-7X4-3I |
|
三相電壓表SYAOB184Z-9X4-3I |
|
三相電壓表SYAOB194Z-2K4-3I |
|
三相電壓表SYAOB194Z-7K4-3I |
|
三相電壓表SYAOB194Z-9K4-3I |
|
三相電壓表SYAOB194Z-2B4-3I |
|
三相電壓表SYAOB194Z-7B4-3I |
|
三相電壓表SYAOB194Z-9B4-3I |
|
三相電壓表SYAOB194Z-2T4-3I |
|
三相電壓表SYAOB194Z-7T4-3I |
|
三相電壓表SYAOB194Z-9T4-3I |
|
三相電壓表SYAOB194Z-2X4-3I |
|
三相電壓表SYAOB194Z-3X4-3I |
|
三相電壓表SYAOB194Z-7X4-3I |
|
三相電壓表SYAOB194Z-8X4-3I |
|
三相電壓表SYAOB194Z-9X4-3I |
