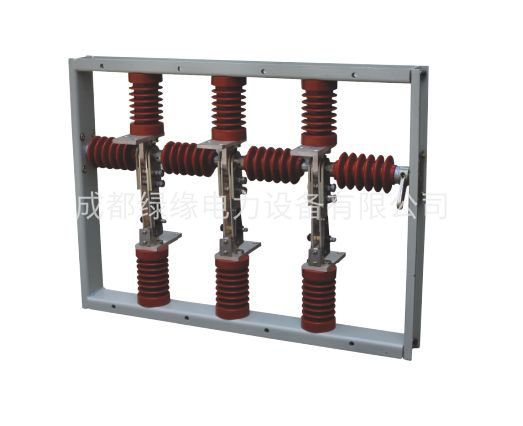

GN□-12高壓隔離開關
GN□-12平框隔離開關結構新穎是公司自主開發的新型隔離開關，動靜觸頭安裝在兩個水平的絕緣子上，由驅動主軸直接帶動動觸頭旋轉，實現分合閘和接地，具有安裝空間小，母排聯接方便，斷口明顯，適用各種安裝高度空間比較緊湊的側裝式高壓柜，可無機構通過?臂由BET型機構驅動，或自帶操作機構直接操作，可在分閘位安裝接地觸頭，實現保護性接地。
GN□-12高壓隔離開關參數表：
|
項目/型號規格/數據 |
額定電壓(kV) |
額定電流(A) |
4s額定短時耐受電流(kA) |
額定峰值耐受電流(kA) |
額定絕緣水平(kV) |
|
|
1min工頻耐受電壓(kV) |
雷電沖擊耐受電壓(kV) |
|||||
|
GN□-12/630 |
12 |
630 |
20 |
50 |
極間、極對地42斷口48 |
極間、極對地75斷口85 |
|
GN□-12D/630 |
12 |
630 |
20 |
50 |
||
|
GN□-12/1250 |
12 |
1250 |
31.5 |
80 |
||
|
GN□-12D/1250 |
12 |
1250 |
31.5 |
80 |
||
|
GN□-12/1600 |
12 |
1600 |
31.5 |
80 |
||
|
GN□-12D/1600 |
12 |
1600 |
31.5 |
80 |
||
