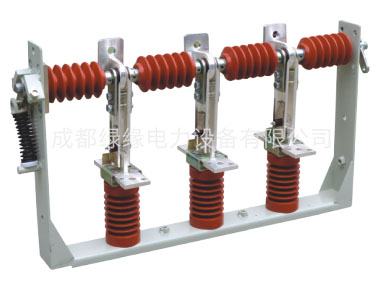

GND5-12 上隔離開關
GND5-12上隔離開關結構新穎，是公司自主開發的具有自主知識產權的新型隔離開關，靜觸頭安裝在柜頂?shù)慕^緣子上，直接把水平母排穿過安裝盒聯接在靜觸頭上，動觸頭安裝于斷路器進線端，由驅動主軸直接帶動動觸頭旋轉，實現分合閘，具有安裝空間極小，斷口明顯，配合固封式斷路器，可實現帶上隔離和下接地的側裝式高壓柜，設計成高度為1.5m，通過?臂由BET型機構驅動。
GND5-12 上隔離開關主要技術參數 :
| 項目/型號規格/數據 | 額定電壓(kV) | 額定電流(A) | 4s額定短時耐受電流(kA) | 額定峰值耐受電流(kA) | 額定絕緣水平(kV) | |
| 1min工頻耐受電壓(kV) | 雷電沖擊耐受電壓(kV) | |||||
| GND5-12/630 | 12 | 630 | 20 | 50 | 極間、極對地42斷口48 | 極間、極對地75斷口85 |
| GND5-12/1250 | 12 | 1250 | 31.5 | 80 | ||
