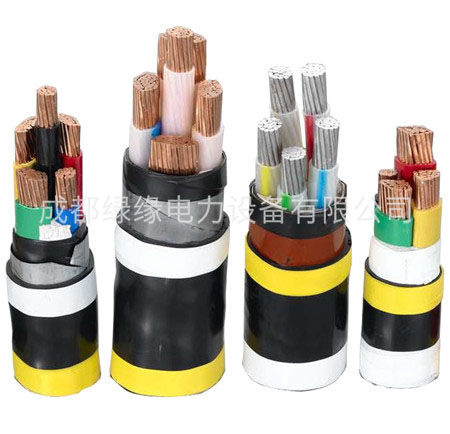

NH VV-3×+1×電纜
一、產品介紹
耐火電纜是指在火焰燃燒情況下能夠保持一定時間安全運行的電纜。我國國家標準GB12666.6（等IEC331）將耐火試驗分A、B兩種級別，A級火焰溫度950~1000℃，持續供火時間90min，B級火焰溫度750~800℃，持續供火時間90 min，整個試驗期間，試樣應承受產品規定的額定電壓值。耐火電纜廣泛應用于高層建筑、地下鐵道、地下街、大型電站及重要的工礦企業等與防火安全和消防救生有關的地方，例如，消防設備及緊急向?qū)舻葢?yīng)急設施的供電線路和控制線路。
二、使用條件
1.交流額定電壓：U。/U（V系列：600/1000V，K系列：450/750V，B系列：450/750V）。
2.電纜最高長期工作溫度
（1）阻烯聚氟乙烯絕緣及護套：70℃和105℃兩種；交聯聚乙烯絕緣：90℃；
（2）氟塑料絕緣和護套：220℃和260℃兩種；氟塑料絕緣和105℃阻燃聚氟乙烯護套：90℃和125℃兩種。
（3）低鹵低煙阻燃PVC絕緣和護套：70℃；無鹵低煙阻燃聚烯烴絕緣和護套：90℃和125℃兩種。
三、最低環境溫度
（1）阻燃聚氯乙烯絕緣和護套：固定敷設-40℃；非固定敷設-15℃；
（2）氟塑料絕緣和護套：固定敷設-60℃；非固定敷設-20℃；
4.電纜安全敷設溫度不應低于0℃。
四、耐火特性
符合IEC331規定 符合GB12666.6規定
火焰溫度 750℃ 火焰溫度 950℃-1000℃ 火焰溫度 750℃-800℃
燃燒時間 3h 燃燒時間90min 燃燒時間90min
冷卻時間 21h 附加電壓 額定電壓 附加電壓 額定電壓
附加電壓 額定電壓 附加電流 3A 附加電流 3A
附加電流 3A A類 B類
6.敷設推薦的允許彎曲半徑：非鎧裝、編織屏蔽電纜應不小于電纜外徑的6倍；
鋼帶鎧裝電纜應不小于電纜外徑的12倍；
氟塑料絕緣和護套材料電纜應不小于電纜外徑的8倍。
NH VV-3×+1×電纜技術參數：
| 序號 | 芯數截面mm2 | 絕緣厚度mm | 護套厚度 | 電纜近似外徑mm |
| 48 | 3×2.5+1×1.5 | 0.8 | 1.8 | 12.3 |
| 49 | 3×4+1×2.5 | 1.0 | 1.8 | 14.4 |
| 50 | 3×6+1×4 | 1.0 | 1.8 | 15.6 |
| 51 | 3×10+1×6 | 1.0 | 1.8 | 18.6 |
| 52 | 3×16+1×10 | 1.0 | 1.8 | 21.1 |
| 53 | 3×25+1×16 | 1.2 | 1.8 | 22.0 |
| 54 | 3×35+1×16 | 1.2 | 1.8 | 24.7 |
| 55 | 3×50+1×25 | 1.4 | 1.9 | 28.5 |
| 56 | 3×70+1×35 | 1.4 | 2.0 | 32.2 |
| 57 | 3×95+1×50 | 1.6 | 2.2 | 37.6 |
| 58 | 3×120+1×70 | 1.6 | 2.3 | 41.0 |
| 59 | 3×150+1×70 | 1.8 | 2.4 | 44.6 |
| 60 | 3×185+1×95 | 2.0 | 2.6 | 50.0 |
| 61 | 3×240+1×120 | 2.2 | 2.8 | 55.9 |
| 62 | 3×300+1×150 | 2.4 | 3.0 | 61.7 |
