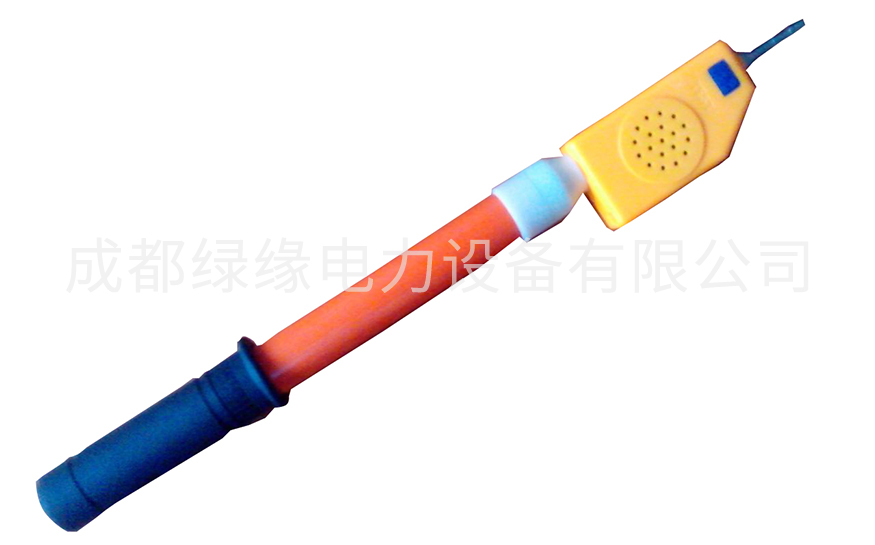

500KV高壓聲光驗電器
一、高壓聲光驗電器
高壓聲光驗電器在電力企業，如發電廠、變電站是檢測電器設備是否帶電的專用工具,現場操作具備聲光警示，安全可靠。電源用4粒1.5伏紐扣式堿性電池，壽命長。伸縮拉桿絕緣體使用方便。
二、驗電器功能與特點
1.檢測高壓交流線路和設備上是否有工頻電壓。
2.聲光報警，雙重顯示，確保工作安全。
三、高壓聲光驗電器使用和維護
1.在使用前必須進行自檢，方法是用手指按動自檢按鈕。指示燈應有間斷閃光，它散發出間斷報警聲。說明該儀器正常。
2.進行10KV以上驗電作業時，必須執行《電業安全工作規程》工作人員戴絕緣手套、穿絕緣鞋并保證對帶電設備的安全距離。
3.工作人員在使用時，要手握絕緣桿最下邊部分，以確保絕緣桿的有效長度，并根據《電業安全工作規程》的規定，先在有電設施上進行檢驗，驗證驗電器確實性能完好，方能使用。
4.驗電器應定期做絕緣耐壓試驗、啟動試驗。潮濕地方三個月，干燥地方半年。如發現該產品不可靠應停止使用。
5.雨天、霧天不得使用。
6.驗電器應存放在干燥、通風無腐蝕氣體的場所
500KV高壓聲光驗電器試驗參數：
| 試驗項目 | 單位 | 電壓等級 試驗參數 | ||||||
| 3KV | 6KV | 10KV | 35KV | 110KV | 220KV | 500KV | ||
| 啟動電壓 | kv | ＜0.7 | ＜1.5 | ＜2.5 | ＜8 | ＜25 | ＜40 | ＜60 |
| 驗電響應距離 | mm | ＜5 | ＜5 | ＜10 | ＜15 | ＜60 | ＜100 | ＜500 |
| 泄漏電流 | μA | ＜30 | ＜30 | ＜30 | ＜30 | ＜30 | ＜30 | ＜30 |
| 驗電聲響強度 | dB | ＞75 | ＞75 | ＞75 | ＞75 | ＞75 | ＞75 | ＞75 |
| 直流電壓試驗 | kv | 3 | 6 | 10 | 35 | 110 | 220 | 500 |
| 驗電光強度 | 1× | 53600 | 53600 | 53600 | 53600 | 53600 | 53600 | 53600 |
| 抗電弧試驗 | kv | 3.6 | 7.2 | 12 | 42 | 130 | 260 | 600 |
| 防短路試驗 | kv | 3.6 | 7.2 | 12 | 42 | 88 | 176 | 400 |
| 工頻耐壓試驗 | kv | 40 | 40 | 40 | 150 | 250 | 450 | 640 |
| 溫度試驗 | ℃ | -30+45 | -30+45 | -30+45 | -30+45 | -30+45 | -30+45 | -30+45 |
| 濕度試驗 | % | 95 | 95 | 95 | 95 | 95 | 95 | 95 |
| 壽命試驗 | 次 | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 |
| 自由跌落 | 次 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 沖擊試驗 | 次 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
