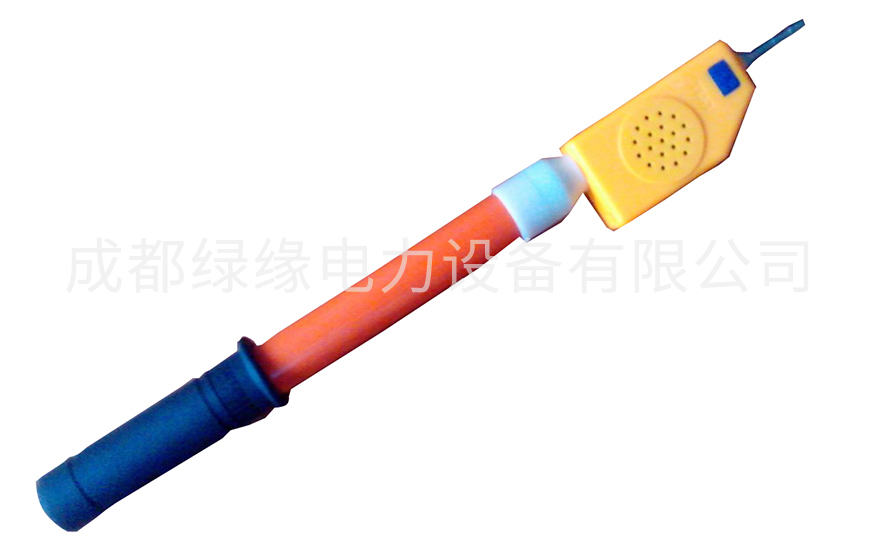

110KV語言高壓驗電器
一、產品概述
語言高壓驗電器屬于高壓驗電工具?？梢詸z測2KV以上的高壓電源是否帶電，不同電壓等級的驗電器配用相應電壓等級的絕緣桿，最高可檢測500KV的電源是否帶電。
本驗電器具有體積小?重量輕?使用簡單?攜帶方便等特點。廣泛用于變電站?發電廠?工礦企業以及科研部門?實驗室?檢測站?電工維修部門進行電壓檢測和野外電工作業等。
絕緣桿選用兵工企業生產的三球牌高壓防潮絕緣桿，符合ISUTEEC/IC78標準，具有防潮?耐高溫?抗沖擊?抗彎?高絕緣等特點。絕緣桿的材質特性及耐壓見表一?表二。
本產品經電力工業部武漢高壓研究所檢驗符合國家標準。
二、110KV交流語言驗電器原理及特點
110KV語言高壓驗電器，屬于高壓驗電工具，由信號儀配用高壓絕緣桿組成。信號儀內部采用掩膜集成電路。在驗電時，電壓信號進入信號儀內的集成電路，集成電路將電壓信號處理成電信號后，啟動語音電路和燈光指示。
110KV型語言高壓驗電器，屬于接觸式驗電器，自動檢測帶電體是否帶電。當被測電壓大于驗電器的觸發電壓時，信號儀將啟動語音電路，發出語言：“有電危險，請勿靠近”。同時在信號儀底部有燈光顯示。
10KV以下的驗電器在不使用絕緣桿時，也可以將信號儀當作220V低壓驗電器使用。
三、信號儀的基本性能
1、使用溫度：0℃~40℃
2、儲存溫度：-10℃~50℃
3、相對濕度：＜85%
4、內 阻：2Ω
5、電 源：1.5V五號干電池
（兩節）
6、靜態電流：＜1uA
7、工作電流：約30mA
8、輸 出：語言及燈光
9、尺 寸：18mm×35mm×60mm
10、重 量：80g
四、110KV交流語言驗電器使用方法
1、語言高壓驗電器在使用前，應先對信號儀進行自檢，以確定信號儀是好的，才能正式使用。方法是：按一下信號儀的自檢按鈕，信號儀應發出語言：“有電危險，請勿靠近”。同時，信號儀底部也有燈光顯示。說明信號儀是好的，可以使用。
2、將信號儀固定在伸縮絕緣桿上，拉出絕緣桿至較緊狀態。
3、手握絕緣桿，不要超過扶手限位的標記。
4、驗電時，將信號儀的探頭由遠而近慢慢接近被測導體。
如果信號儀發出語言和燈光，說明被測導體有電。如果信號儀的探頭直至碰到被測導體，也沒有發出語言和燈光，說明被測導體沒電。
5、如果是6KV?10KV的驗電器，不使用絕緣桿，還可以當作220V低壓驗電器使用。方法是用手接觸信號儀底部固定螺絲，將頂部的探頭接觸220V的火線，信號儀就會發出語言和燈光。
五、語言高壓驗電器使用注意事項
1、信號儀如果啟動了語音電路，一般會發出兩遍語言。在使用中，信號儀一但啟動了語音電路，即使將驗電器移開帶電體，語言也不會馬上停止，要到語言說完才會停止，這是正常的。
2、驗電器的觸發電壓會因?yàn)榄h(huán)境溫度和濕度的影響而產生一些變化，但變化的范圍不會超過表一中的觸發電壓的數據。在使用中請注意這一點。
3、在使用中，人體不要接觸或靠近信號儀和帶電體，并保持安全距離。
4、信號儀內部裝有兩節1.5V五號干電池。如果電池電壓下降，語言的音量會變小，此時，用戶可以自行更換電池。
5、一般情況下，驗電器內部的電池可以使用2年。
六、維護和維修
1、驗電器應置于通風、陰涼、干燥、清潔處保存，注意防潮、防腐蝕性的氣體等。
110KV語言高壓驗電器驗電器的技術數據：
| 額定電壓 （KV） | 觸發電壓 （KV） | 絕緣桿 有效長度 （米） | 絕緣桿 收縮長度 （米） | 絕緣桿 伸出長度 （米） | 節數 |
| 6 | 1-2.4 | 0.4 | 0.26 | 0.8 | 4 |
| 10 | 1.5-4 | 0.7 | 0.26 | 0.8 | 4 |
| 35 | 5-14 | 0.9 | 0.3 | 1.35 | 5 |
| 110 | 16-44 | 1.3 | 1.1 | 3.0 | 3 |
| 220 | 33-88 | 2.1 | 1.1 | 4.0 | 4 |
| 330 | 50-130 | 3.1 | 1.1 | 4.0 | 4 |
| 500 | 75-200 | 4 | 1.1 | 5.0 | 5 |
