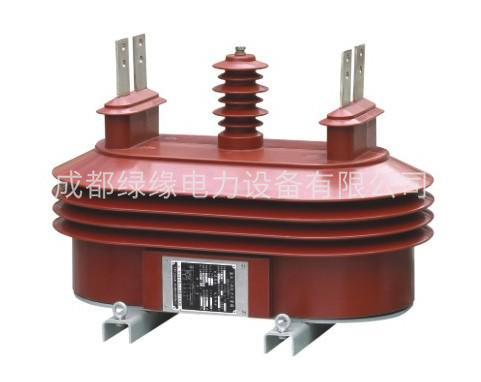

JLSZV-10高壓戶外組合互感器
性能概述
JLSZV-10高壓戶外組合互感器是同類產品的基礎上改進而成的，適用于額定頻率50HZ，額定電壓10KV的戶外交流電力系統中作有功、無功電能計量，是老式油浸產品理想的換代產品。
JLSZV-10高壓戶外組合互感器采用具有耐電流、耐老化的戶外專用環氧樹脂真空澆注而成，外形采用防雨傘裙，表面爬電距離大，防雨、防塵、耐腐蝕是城鄉電網改造理想的換代產品。
JLSZV-10高壓戶外組合互感器型號表
| JLSZV-10 5/5 |
| JLSZV-10 10/5 |
| JLSZV-10 15/5 |
| JLSZV-10 20/5 |
| JLSZV-10 30/5 |
| JLSZV-10 40/5 |
| JLSZV-10 50/5 |
| JLSZV-10 75/5 |
| JLSZV-10 100/5 |
| JLSZV-10 150/5 |
| JLSZV-10 200/5 |
| JLSZV-10 250/5 |
| JLSZV-10 300/5 |
| JLSZV-10 400/5 |
| JLSZV-10 500/5 |
| JLSZV-10 600/5 |
JLSZV-10高壓戶外組合互感器技術參數
| 額定電壓比（V） | 額定電流比（A） | 準確級組合 | 額定二次輸出 | ||
| 電壓 | 電波 | 電壓互感器 | 電流互感器 | ||
| 10000/100 | 5-800/5 | 0.2 | 0.2s 0.2 | 2×20 | 2×10 |
| 10000/√3 100/√3 | 3×10 | 3×10 | |||
