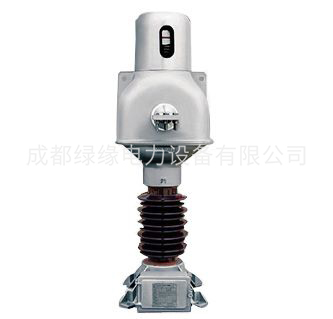

LVB（T）1-35（W1 W2 W3）戶外電流互感器
LVB（T）1-35（W1 W2 W3）戶外電流互感器具體詳情請咨詢我們客服人員熱線電話：028-87703039 028-68538156
LVB（T）1-35（W1 W2 W3）戶外電流互感器技術參數表一：
| 額定一次電壓 | 35KV |
| 設備最高電壓 | 40.5KV |
| 額定頻率 | 50or60Hz |
| 額定電流比 | 100~8000/5 or 1A |
| 二次繞組個數 | 1~4 |
| 測量繞組準確級 | 0.2,0.2S,0.5,0.5S |
| 保護繞組準確級 | 5P or 10p |
| 額定二次輸出 | 20~50VA |
| 準確限值系數 | 15,20,25,30,40 |
| 儀表保安系數 | ≤5 or 10 |
| 額定短時熱電流 | 50(3s) |
| 額定動穩定電流 | 125 |
| 局部放電水平 | ≤5pc |
| 介質耗損因數 | ≤0.005 |
| 外絕緣爬電距離 | W1/810mm,W2/1020mm,W3/1260mm |
| 額定工頻耐受電壓 | 95KV（方均根植）rms |
| 額定雷電沖擊耐受電壓 | 185KV（峰值）peak |
| 一次繞組段間額定工頻耐受電壓 | 3KV（方均根植）rms |
| 地頻對地額定工頻耐受電壓 | 5KV（方均根植）rms |
| 二次繞組對地及二次繞組間額定工頻耐受電壓 | 3KV（方均根植）rms |
| 二次繞組匝間耐受電壓 | 4.5KV（峰值）peak |
| 機械強度（三個方向） | 2500N |
LVB（T）1-35（W1 W2 W3）戶外電流互感器參數表二：
| 暫態保護繞組準確級 | TPY |
| 額定電流比 | 100~8000/ 1A |
| 額定二次輸出 | 7.5,10,15,20VA |
| 負荷功率因數 | 0.9，1.0 |
| 額定對稱短路電流倍數 | 10,15，20 |
| 額定一次時間常數 | 40，60，80，100MS |
| 工作循環C-0.1s-0 | |
| C-0.1(0.04)s-O | |
| C-0.1(0.04)s-0.5S-0.1(0.04)S-O | |
| 誤差限值 | |
| 在額定一次電流下，比值差±1％，相角差±60 | |
| 在準確限值條件下；******峰值瞬時誤差10％ | |
