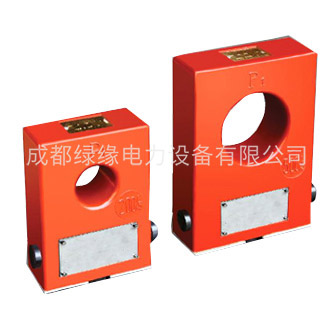

LMZ1-0.5TH LMZJ1-0.5TH LMZ3-0.5TH電流互感器
一、產品特點
一次電流5A～5000A，二次電流5A，規格齊全，全面覆蓋0.2級、0.5級及1級三個準確度等級； 所用鐵芯經過高真空熱處理，性能優良，精度穩定； 外殼采用高抗沖阻燃ABS材料制成，具有良好的安全性能，造型美觀； 安裝方便，可采用彎片固定，壓盤固定； 結構：穿孔式（圓、方孔），彎片、單片壓盤安裝方式 性能符合GB1208-1997《電流互感器》技術標準。
二、適用范圍
LMZ1-0.5TH LMZJ1-0.5TH LMZ3-0.5TH電流互感器為母線式、澆注絕緣、戶內型電流互感器，適用于額定頻率為50HZ，電壓為0.5KV及以下的交流線路中，作為測量電流、電能及繼電保護之用。
三、標準與認證
國家標準 ：GB 1208-2006；認證證書 ：CMC浙制03820196
四、結構特征
本型互感器的鐵芯用冷軋取向硅鋼片環形卷繞而成，二次繞阻沿環形鐵芯均勻纏繞；
中間窗口供母線穿繞使用，下部有底座，供固定安裝之用；
本型互感器外部為不飽和樹脂絕緣澆注而成。
五、主要技術參數
準確級 ：0.5級
額定電壓 ：0.66KV
額定一次電流 ：5-3000A
額定二次電流 ：5A
額定負荷 ：（見表1）
允許在110%額定電流下長期運行
二次繞組對地施加工頻電壓3KV歷時1min無擊穿閃絡現象。
六、使用環境條件
LMZ1-0.5TH LMZJ1-0.5TH LMZ3-0.5TH主要場所 ：戶外
環境溫度 ：-5～+40℃
環境濕度 ：相對濕度不大于80%
海拔 ：不超過1000m
大氣條件 ：無嚴重影響互感器絕緣的污穢及侵蝕性和爆炸性介質。
LMZ1-0.5/TH型電流互感器額定負額表：
| 型號 | 額定一次電流（A） | 額定安匝數 | 額定第二次輸出（VA） | |||
| 0.2 | 0.5S | 0.5 | 1 | |||
| LMZ1-0.5TH | 5,10,20,25,50,100 | 100 | -- | -- | 5 | 7.5 |
| 15,30,75,150 | 150 | 5 | ||||
| 40 | 120 | |||||
| 200 | 200 | |||||
| 250 | 250 | |||||
| 300 | 300 | 5 | ||||
| 400 | 400 | |||||
| LMZJ1-0.5TH | 500 | 500 | 5 | 5 | 10 | 15 |
| 600 | 600 | 10 | 10 | |||
| 750 | 750 | |||||
| 800 | 800 | |||||
| 1000 | 1000 | |||||
| 1200~1600 | 1200~1600 | |||||
| 2000 | 200 | |||||
LMZ3-0.5TH 型技術參數
| 型號 | 額定一次電流（A） | 額定二輸出（VA） | ||
| 0.2 | 0.5S | 1 | ||
| LMZ3-0.5TH | 500~600 | 5 | 5 | 10 |
|
| 750~2000 | 5 | 10 | 15 |
