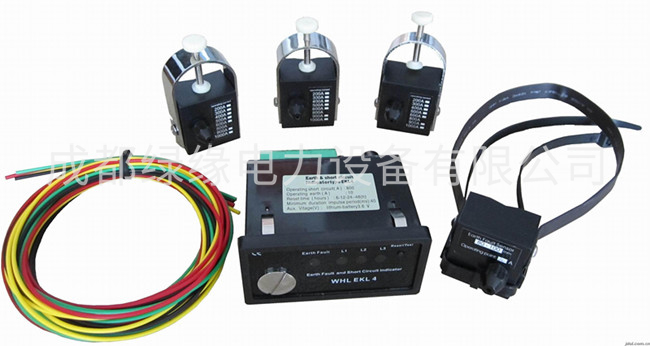

面板型故障指示器
一、產品概述
面板型接地短路故障指示器ESE-C主要用于電力系統各種SF6環網柜、高壓開關柜及電纜分支箱中，能準確可靠的檢測電網發生故障的區段和故障類型，使用電纜斷路器接地故障指示器，是一種高效的查找電纜故障的方法，是提高配電網運行水平和事故處理效率的一條有效途徑。其設計采用電磁感應、光電轉化、信號光纖傳輸及單片機控制等技術使故障報警具有高準確和強干擾能力；設有遠傳輸出斷口，適合配電網自動化；設有電池低電量報警指示；低壓耗設計，高容量鋰電池供電，電池工作壽命長（大于8年）；外部結構采用鎖扣卡裝設計，整機裝卸簡單方便。
二、使用線路
用于6-35KV架空裸導線、絕緣導線
專用于6-35KV電纜線路
三、安裝位置
安裝在長線路的中段和分支入口處：可指示線路故障區段及故障分支。
安裝在變電站出口：可判斷是站內或站外故障。
安裝在用戶配變高壓進線處：可判明故障是否由用戶原因造成。
安裝在電纜與架空線連接處：可區分故障是否在電纜段。
四、產品功能特點
1、短路報警指示：短路故障用三個LED指示燈分相指示。短路傳感時頦檢測供電線路中電流，當其值達到或超過短路電流啟動報警整定值時（此值可根據用戶要求出廠前整定），短路傳感器發生報警信號，主機通過光纖接收到信號后，產生報警指示信號（指示燈快閃）?！?br/> 2、接地報警指示：接路故障用一個LED指示燈指示。當接地傳感器檢測到接地線路中電流達到或超過接地電流啟動報警不足定值時（此值可根據用戶要求出廠前整定），發了報警信號，主機通過電纜或光纖接收到此信號后，產生相應的報警指示信號（指示燈快閃）。
3、報警信息遠傳：面板主機可根據不懂報警指示信號驅動相應繼電器動作，用以進行信號的遠程傳輸。
4、自動復位：當指示器產生報警后，在整定的世間內，若無人工進行復位，指示器可自動進行復位。
5、測試及復位：當指示器產生報警且故障消除后（指示燈慢閃），此時可通過按下指示器主機面板上的按鈕清除報警狀態。在正常狀態（無報警信號），可按偏住前面板的按鈕并保持1秒，面板上的短路、接地報警指示燈閃爍，故障遠傳繼電器吸合，說明工作狀態正常，在變成慢閃后（2秒后），再按此鈕可恢復成常態。
