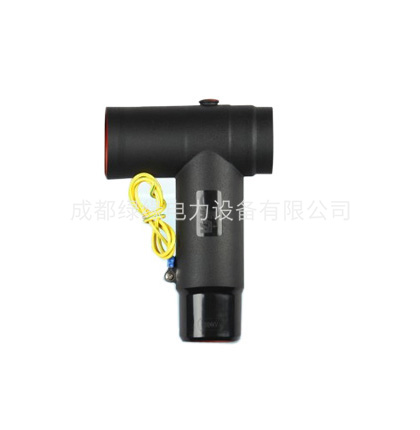

20KV屏蔽型前接頭JFQT2-24/630K
20KV屏蔽型前接頭
一、產品特點
■ 產品工頻耐受電壓和局部放電均高于IEC60502標準參數。
■ 為全絕緣、全密封、全屏蔽產品。
■ 前后接頭裝置后，中心距僅為100mm，不但充分滿足了充氣型網柜的安裝空間要求，而且使電纜分支箱的結構尺寸進一步變小。
二、產品概述
屏蔽型前/后接頭用于20KV配電系統的電纜分支箱、環網柜、箱變等，保證了該產品可實現多分支供電。
用于￠46/￠56/91.5/M16套管全密封連接。
適用于18/20kV、12/20kV交聯電纜，電纜截面35——400M┫。
20KV屏蔽型前接頭JFQT2-24/630K產品參數：
| 名稱或型號-□ | 適用電纜絕緣外徑mm | 適用電纜截面mm2; | 名稱或型號-□ | 適用電纜絕緣外徑mm | 適用電纜截面mm2; |
| □-1 | 15-18 | 25-35 | □-5 | 24-26 | 150-185 |
| □-2 | 17.5-21 | 50-70 | □-6 | 26-28 | 185-240 |
| □-3 | 20-23 | 95-120 | □-7 | 26-31 | 240-300 |
| □-4 | 22-25 | 120-150 | □-8 | 30-34 | 300-400 |
