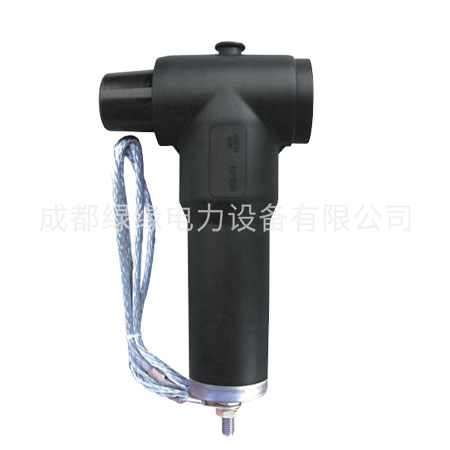

屏蔽型后接避雷器JFHY5WZ-17/45(50)
一、產品簡介
后接頭避雷器主要用于環網柜、分接箱等電氣設備。
二、產品特點
后接頭避雷器為電氣設備提供防雷及過電壓保護，壓力釋放裝置使避雷器在大小故障電流16KA和800KA下仍保持完整。良好的非線性電阻片使避雷器具有殘壓低，同流容量大，反應時間快，陡波性平坦，確保輸變電設備運行。
采用獨特的脫離防暴裝置，在中性點任何一種情況下，避雷器長期運行蛻化或因雷擊損壞時脫離裝置都能可靠運作。有效防止避雷器發生爆炸和電力系統的永久性接地故障，確保電網運行安全。
后接頭避雷器為全絕緣、全密封、全屏蔽產品。使用電壓等級：8.7/15kv。
屏蔽型后接避雷器JFHY5WZ-17/45(50)性能參數:
| 名稱 | JFHY5WZ-17/45(50) | JFHY5WZ-32/85 | JFHY5WZ -34/90 |
| 系統標稱電壓 | 10kV | 20kV | 20kV |
| 工頻參考電壓 | 17 kV | 32 kV | 34 kV |
| 持續運行電壓 | 13.6 kV | 25.6 kV | 27.2 kV |
| 雷電沖擊殘壓 | 45 kV | 85 kV | 90 kV |
| 直流1mA下電壓 | ≥25 kV | ≥47 kV | ≥50 kV |
| 0.75U1mA直流漏電流 | ≤50цA | ≤50цA | ≤50цA |
| 2ms方波沖擊容量(18次) | 150A | 180A | 180A |
| 復合外套絕緣（5min） | 39 kV | 54 kV | 54 kV |
